Lochbleche
Edelstahl Lochbleche verbinden eine hochwertige Metalloptik mit funktionalen Öffnungen für Luftdurchlass, Verkleidung und Gestaltung. Bei Metallparadies erhalten Sie maßgefertigte Lochbleche aus Edelstahl 1.4301 für Lüftung, Maschinenverkleidungen, Sichtschutz, technische Abdeckungen, Innenausbau, Ladenbau und viele weitere Anwendungen.
Lochbild, Blechstärke, Länge und Breite können je nach Ausführung passend zu Ihrem Projekt gewählt werden. Zur Auswahl stehen verschiedene Rv Rundlochungen und Qg Quadratlochungen mit unterschiedlichen Lochgrößen und Teilungen.
- ✓ Edelstahl Lochblech nach Maß
- ✓ Edelstahl 1.4301
- ✓ Rv Rundlochung versetzt
- ✓ Qg Quadratlochung gerade
- ✓ verschiedene Lochbilder & Stärken
- ✓ bis 2000 × 1000 mm
Welches Edelstahl Lochblech brauche ich?
Nicht jedes Lochblech erfüllt dieselbe Aufgabe. Entscheidend sind neben der gewünschten Optik vor allem Lochform, Lochgröße, Teilung, Blechstärke und der freie Querschnitt. Die folgende Übersicht hilft bei der Auswahl.
| Anwendung | Passendes Lochbild | Worauf kommt es an? |
|---|---|---|
| Lüftung & Luftdurchlass | Rv oder Qg | Ein ausreichend großer freier Querschnitt und die verfügbare Gesamtfläche sind entscheidend. |
| Maschinenverkleidung | häufig Rv | Klassische technische Optik und Öffnungen für Luftdurchlass. |
| Sichtschutz | kleinere Lochungen | Lochgröße, Teilung, Blickwinkel und Abstand beeinflussen die Sichtschutzwirkung. |
| Heizkörperverkleidung | Rv oder Qg | Die Lochung ermöglicht Luft- und Wärmeaustausch bei gleichzeitig geschlossenerer Optik. |
| Innenausbau & Ladenbau | Rv oder Qg | Hier spielen neben der Funktion besonders Lochbild und Gestaltung eine Rolle. |
| Klare geometrische Optik | Qg Quadratlochung | Quadratische Öffnungen in einem geraden Raster. |
| Klassische Lochblechoptik | Rv Rundlochung | Runde Öffnungen in versetzter Anordnung. |
Merksatz: Rv = Rundlochung versetzt, Qg = Quadratlochung gerade.
Edelstahl Lochblech nach Maß statt Standardformat
Nicht jedes Projekt benötigt ein komplettes Standardblech. Bei Metallparadies können Sie Ihr Edelstahl Lochblech passend zum benötigten Außenmaß auswählen. Dadurch erhalten Sie einen Zuschnitt, der bereits auf die Länge und Breite Ihres Projektes abgestimmt ist.
Lochbild
Wählen Sie zwischen Rv Rundlochung und Qg Quadratlochung sowie den beim jeweiligen Artikel verfügbaren Lochgrößen und Teilungen.
Blechstärke
Je nach Lochbild stehen unterschiedliche Materialstärken zur Verfügung. Die Stärke beeinflusst Gewicht und Eigenstabilität des Lochbleches.
Länge
Die gewünschte Länge wird passend zu Ihrem Projekt gewählt. Je nach Artikel sind Zuschnitte bis 2000 mm möglich.
Breite
Auch die Breite kann innerhalb der beim jeweiligen Lochblech verfügbaren Abmessungen gewählt werden. Je nach Artikel sind bis 1000 mm möglich.
Rv und Qg – was bedeuten die Lochblech-Bezeichnungen?

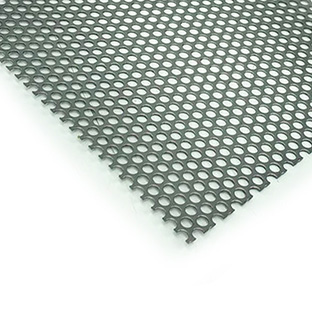

Rv – Rundlochung versetzt
Rv steht für Rundlochung versetzt. Die runden Öffnungen sind versetzt zueinander angeordnet. Diese Lochung gehört zu den klassischen Lochbildern und wird häufig für technische Anwendungen, Lüftungsflächen und Maschinenverkleidungen eingesetzt.
Die beiden Zahlen hinter der Bezeichnung beschreiben Lochdurchmesser und Teilung.
Beispiel Rv 5-8:
5 mm Lochdurchmesser bei 8 mm Teilung. Die Teilung bezeichnet den Abstand von Lochmitte zu Lochmitte.
Edelstahl Rundlochbleche ansehen

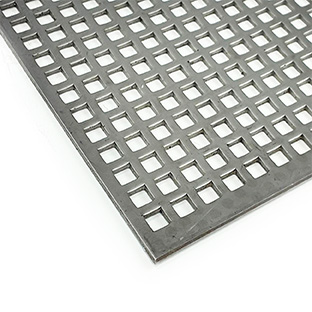

Qg – Quadratlochung gerade
Qg steht für Quadratlochung gerade. Die quadratischen Öffnungen sind in einem geraden Raster angeordnet. Dadurch entsteht eine klare, geometrische Lochblechoptik.
Auch hier beschreiben die Zahlen Lochgröße und Teilung.
Beispiel Qg 10-15:
10 × 10 mm große quadratische Öffnung bei einer Teilung von 15 mm.
Edelstahl Quadratlochbleche ansehen
Rv Rundlochungen im Überblick
Je nach Blechstärke stehen verschiedene Rundlochungen zur Auswahl. Unterschiedliche Lochdurchmesser und Teilungen verändern sowohl die Optik als auch den offenen Flächenanteil.
| Lochung | Lochdurchmesser | Teilung | Freier Querschnitt ca. |
|---|---|---|---|
| Rv 1-2 | 1 mm | 2 mm | 22,7 % |
| Rv 2-3,5 | 2 mm | 3,5 mm | 29,6 % |
| Rv 3-5 | 3 mm | 5 mm | 32,6 % |
| Rv 4-6 | 4 mm | 6 mm | 40,3 % |
| Rv 5-8 | 5 mm | 8 mm | 35,4 % |
| Rv 6-9 | 6 mm | 9 mm | 40,3 % |
| Rv 8-12 | 8 mm | 12 mm | 40,3 % |
| Rv 10-15 | 10 mm | 15 mm | 40,3 % |
Qg Quadratlochungen im Überblick
Quadratlochungen unterscheiden sich ebenfalls durch Lochgröße und Teilung. Dadurch entstehen unterschiedliche offene Flächenanteile und optische Wirkungen.
| Lochung | Lochgröße | Teilung | Freier Querschnitt ca. |
|---|---|---|---|
| Qg 5-8 | 5 × 5 mm | 8 mm | 39,1 % |
| Qg 8-10 | 8 × 8 mm | 10 mm | 64,0 % |
| Qg 8-12 | 8 × 8 mm | 12 mm | 44,4 % |
| Qg 10-12 | 10 × 10 mm | 12 mm | 69,4 % |
| Qg 10-15 | 10 × 10 mm | 15 mm | 44,4 % |
Was bedeutet der freie Querschnitt bei Lochblech?
Der freie Querschnitt beschreibt den Anteil der offenen Fläche eines Lochbleches. Ein Lochblech mit beispielsweise 40 % freiem Querschnitt besteht rechnerisch zu rund 40 % aus Öffnungen und zu rund 60 % aus geschlossener Blechfläche.
Dieser Wert ist besonders wichtig bei Anwendungen, bei denen Luft, Licht oder Wärme durch das Lochblech gelangen sollen.
Hoher freier Querschnitt
Ein größerer offener Flächenanteil kann beispielsweise für Lüftungsöffnungen, Luftführung und Anwendungen interessant sein, bei denen möglichst viel Luft durch die Fläche gelangen soll.
Niedrigerer freier Querschnitt
Ein kleinerer offener Flächenanteil lässt das Lochblech geschlossener wirken und kann beispielsweise bei Verkleidungen oder Sichtschutz interessant sein.
Welche Blechstärke ist für Edelstahl Lochblech sinnvoll?
Bei unseren Edelstahl Lochblechen sind je nach Lochbild unterschiedliche Materialstärken verfügbar. Die passende Blechstärke hängt von Abmessungen, Lochbild, Befestigung und Belastung ab.
1,0 mm
Eine leichte Ausführung für beispielsweise Verkleidungen, Lüftungsblenden, dekorative Anwendungen und andere Projekte, bei denen keine hohe Eigenstabilität erforderlich ist.
1,5 mm
Eine vielseitige Stärke für zahlreiche Verkleidungen, Lüftungselemente, Innenausbau und technische Anwendungen.
2,0 mm
Bietet gegenüber dünneren Lochblechen mehr Materialstärke und kann für robustere Verkleidungen und technische Anwendungen interessant sein.
3,0 mm
Kräftigere Ausführung für ausgewählte Anwendungen mit höherem Stabilitätsbedarf. Nicht jedes Lochbild ist in 3,0 mm erhältlich.
Edelstahl Lochblech aus Werkstoff 1.4301
Unsere Edelstahl Lochbleche werden aus Edelstahl 1.4301 gefertigt. Der Werkstoff gehört zu den häufig eingesetzten rostfreien Edelstählen und verbindet eine hochwertige Metalloptik mit guter Korrosionsbeständigkeit unter vielen üblichen Umgebungsbedingungen.
| Eigenschaft | Edelstahl Lochblech |
|---|---|
| Werkstoff | Edelstahl |
| Werkstoffnummer | 1.4301 |
| Lochbilder | Rv Rundlochung und Qg Quadratlochung |
| Blechstärken | je nach Lochbild und Artikel unterschiedlich |
| Zuschnitt | individuell nach Länge und Breite |
| Maximales Format | je nach Artikel bis 2000 × 1000 mm |
| Typische Anwendungen | Lüftung, Maschinenverkleidung, Abdeckung, Sichtschutz, Innenausbau, Ladenbau und Gestaltung |
Edelstahl Lochbleche nach Einsatzbereich auswählen
Lüftung & Luftführung
Durch die regelmäßig angeordneten Öffnungen können Lochbleche Luft passieren lassen und gleichzeitig dahinterliegende Bereiche abdecken. Für die Auswahl sind insbesondere der freie Querschnitt, die Gesamtfläche und die benötigte Luftmenge wichtig.
Maschinen- & Anlagenverkleidung
Edelstahl Lochblech wird häufig als Verkleidung oder Abdeckung im Maschinen- und Anlagenbau eingesetzt. Rundlochungen erzeugen dabei die klassische technische Lochblechoptik.
Heizkörper- & Technikverkleidung
Ein Lochblech kann technische Bauteile optisch verdecken, ohne den Luft- oder Wärmeaustausch vollständig zu unterbrechen.
Sichtschutz
Je nach Lochgröße und Teilung kann Lochblech eine teilweise blickhemmende Fläche bilden. Die tatsächliche Sichtschutzwirkung hängt zusätzlich von Abstand, Blickwinkel und Lichtverhältnissen ab.
Innenausbau & Ladenbau
Edelstahl Lochbleche eignen sich auch für sichtbare Wand-, Möbel- oder Ladenelemente. Je nach gewünschter Optik kann zwischen klassischer Rundlochung und geradliniger Quadratlochung gewählt werden.
Architektur & Verkleidungen
Unterschiedliche Lochgrößen und Lochbilder ermöglichen zahlreiche gestalterische Anwendungen. Edelstahl sorgt dabei für eine hochwertige metallische Oberfläche.
Geländer & Brüstungen
Lochblech kann grundsätzlich als gestalterisches Füllelement eingesetzt werden. Bei Geländern und Brüstungen müssen jedoch Blechstärke, Befestigung, Lochbild und Unterkonstruktion fachgerecht auf die jeweiligen konstruktiven und sicherheitsrelevanten Anforderungen abgestimmt werden.
Was bei Edelstahl Lochblech besonders wichtig ist
Lochbild und Schnittkante
Lochbleche besitzen bereits vor dem Zuschnitt ein festes Lochraster. Dieses Raster wird auf das gewünschte Außenmaß zugeschnitten. Dadurch kann die Lochung an den Außenkanten unterschiedlich auslaufen.
- Löcher können an den Schnittkanten angeschnitten werden.
- Randabstände können auf gegenüberliegenden Seiten unterschiedlich sein.
- Das Lochbild wird nicht für jeden Zuschnitt neu mittig ausgerichtet.
- Ein umlaufend gleich breiter ungelochter Rand ist nicht automatisch vorhanden.
Lochung beeinflusst die Stabilität
Durch die Öffnungen besitzt ein Lochblech weniger geschlossene Materialfläche als ein Glattblech gleicher Außenabmessung und Materialstärke. Lochbild, Lochgröße und freier Querschnitt sollten deshalb bei der konstruktiven Planung berücksichtigt werden.
Ist Edelstahl Lochblech für außen geeignet?
Edelstahl 1.4301 eignet sich für viele übliche Anwendungen im Außenbereich. Die tatsächliche Eignung hängt jedoch von den Umgebungsbedingungen ab.
Bei dauerhaft hoher Salz- oder Chloridbelastung, beispielsweise in unmittelbarer Meeresnähe oder in bestimmten Schwimmbadbereichen, sollte geprüft werden, ob ein höher legierter Edelstahl benötigt wird.
Edelstahl Lochblech reinigen und pflegen
Für die normale Reinigung reichen häufig Wasser, ein weiches Tuch und ein für Edelstahl geeignetes mildes Reinigungsmittel aus.
Werkzeuge oder Bürsten aus gewöhnlichem Stahl sollten nicht verwendet werden, da Fremdpartikel auf die Edelstahloberfläche übertragen werden können.
Edelstahl Lochblech nach Maß bei Metallparadies bestellen
Statt ein großes Standardformat selbst zuschneiden zu müssen, können Sie das passende Edelstahl Lochblech direkt in den beim jeweiligen Artikel verfügbaren Maßen bestellen.
Sie wählen
- Rv Rundlochung oder Qg Quadratlochung
- gewünschtes Lochbild
- verfügbare Blechstärke
- Länge
- Breite
Passend zu Ihrem Projekt
So erhalten Sie einen individuellen Edelstahl-Lochblech-Zuschnitt für Verkleidungen, Lüftung, Maschinenbau, Innenausbau und zahlreiche weitere Anwendungen.
Edelstahl Lochbleche auswählen
Häufige Fragen zu Edelstahl Lochblechen
Edelstahl Lochblech ist ein Edelstahlblech mit regelmäßig angeordneten Öffnungen. Je nach Ausführung können diese beispielsweise rund oder quadratisch sein. Lochbleche werden für technische, funktionale und gestalterische Anwendungen eingesetzt.
Rv steht für Rundlochung versetzt. Bei Rv 5-8 beträgt der Lochdurchmesser beispielsweise 5 mm und die Teilung 8 mm.
Qg steht für Quadratlochung gerade. Bei Qg 10-15 besitzt das quadratische Loch beispielsweise eine Größe von 10 × 10 mm bei einer Teilung von 15 mm.
Rv besitzt runde, versetzt angeordnete Öffnungen. Qg besitzt quadratische Öffnungen in einem geraden Raster. Neben der Optik unterscheiden sich die einzelnen Lochbilder auch hinsichtlich ihres freien Querschnitts.
Der freie Querschnitt beschreibt den rechnerischen Anteil der offenen Fläche eines Lochrasters. Der Wert ist besonders für Anwendungen interessant, bei denen Luft, Licht oder Wärme durch das Lochblech gelangen sollen.
Sowohl Rv- als auch Qg-Lochungen können für Lüftungsanwendungen geeignet sein. Entscheidend sind insbesondere der freie Querschnitt, die verfügbare Gesamtfläche und die benötigte Luftmenge.
Die passende Stärke hängt von Größe, Lochbild, Befestigung, Unterkonstruktion und Belastung ab. Eine pauschal richtige Blechstärke für jede Anwendung gibt es deshalb nicht.
Ja. Die angebotenen Edelstahl Lochbleche können nach den beim jeweiligen Artikel verfügbaren Länge- und Breitenmaßen bestellt werden. Je nach Ausführung sind Zuschnitte bis 2000 × 1000 mm möglich.
Ja. Da das bestehende Lochraster auf das gewünschte Außenmaß zugeschnitten wird, können einzelne Öffnungen an den Schnittkanten angeschnitten werden.
Ein umlaufend gleich breiter ungelochter Rand ist bei einem normalen Lochblech-Zuschnitt nicht automatisch vorhanden. Das Lochbild kann an den verschiedenen Außenkanten unterschiedlich auslaufen.
Edelstahl 1.4301 eignet sich für viele übliche Außenanwendungen. Bei dauerhaft hoher Salz- oder Chloridbelastung sollte jedoch geprüft werden, ob ein höher legierter Edelstahl erforderlich ist.
Kleinere Öffnungen beziehungsweise ein geringerer offener Flächenanteil können das Lochblech geschlossener wirken lassen. Die tatsächliche Sichtschutzwirkung hängt zusätzlich von Blickwinkel, Abstand und Lichtverhältnissen ab.
Lochblech kann grundsätzlich als Füllelement eingesetzt werden. Bei Geländern und Brüstungen müssen jedoch die statischen, konstruktiven und sicherheitsrelevanten Anforderungen fachgerecht berücksichtigt werden.
1.4301 ist ein weit verbreiteter rostfreier Edelstahl, der für zahlreiche technische und gestalterische Anwendungen eingesetzt wird.
