Breitflanschträger, Stahlträger
HEA- und HEB-Träger werden gern im Bauwesen zum Bau von Hallen, Brücken, Ständerwerken und mehr genutzt. Die formbedingt hohe Tragkraft der Stahlträger erlaubt eine Nutzung als Fenstersturz, Türsturz oder zum Abstützen von Zwischenetagen oder Kellerdecken. Auch unsere Stahlstützen auf Maß werden wahlweise mit diesem Stahlprofil gefertigt.
- Legierung: S235JR
- Länge: rechts wählbar von 100 mm bis 3000 mm (= 300 Zentimeter = 3 Meter)
- HEA-Träger nach DIN EN 1025-3 (siehe Artikelbild 1), leichte Ausführung, oder
- HEB-Träger nach DIN EN 1025-2 (vgl. Artikelbild 2), mittlere oder normale Ausführung

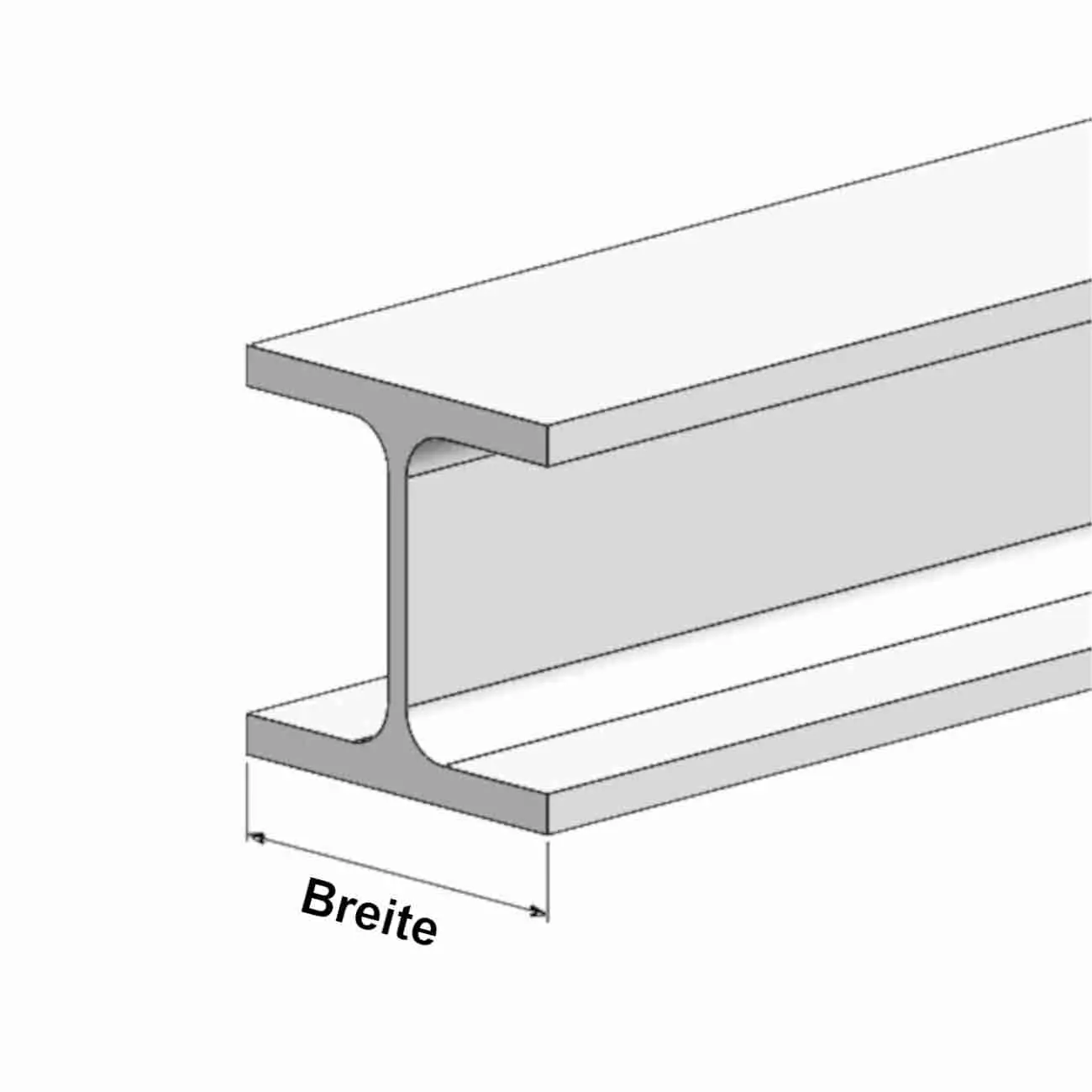

- Varianten: HEA und HEB jeweils in den Breite 100, 120, 140, 160, 180, 200 mm (Maße siehe Tab "HEA und HEB - Abmessungen")
- warm gewalzter Baustahl mit Zunderschicht, Flugrost ist normal und unbedenklich
(Denken Sie an ein großes "I" in einer Serifenschrift und verbreitern Sie gedanklich die Serifen: das wären bei diesen Trägern die Flansche. So erklärt sich auch die Bezeichnung "Breitflanschträger". Doch die Lesart als "Doppel-T-Träger" ist auch sehr verbreitet.)
Herausragendes Merkmal dieser Stahlträger ist ein sehr hoher Knickwiderstand. Bei Mauerdurchbrüchen wird die Decke während der Bauarbeiten vorübergehend mit Breitflanschträgern abgestützt, bis über dem Mauerdurchbruch ein endgültiger Sturz aus Stahlbeton eingebaut wird.
Die verwendete Legierung S235JR ist ein einfacher Grundstahl für den allgemeinen Stahlbau, Anlagenbau, Industrie- und Maschinenbau. Die Zunderschicht oder Walzhaut sollte vor dem Schweißen entfernt werden, beziehungsweise bei Verbindungen auf Stoß (Stumpfstoß) angefast werden.
Auf Wunsch: Bohrungen gemäß Skizze
An Ihrem konfigurierten Werkstück können wir auch Bohrungen anbringen*.Bitte wählen Sie im Menü die Anzahl der Bohrungen aus. Kurz nach dem Kaufabschluss versenden wir automatisch eine E-Mail, die eine Skizze anfordert, Betreff: "Bohrungen zu Ihrem Auftrag: AU ....., Bestellnummer: .....".
Lesen Sie unbedingt das PDF-Dokument im Anhang der E-Mail!
Senden Sie uns dann als Antwort auf diese E-Mail einfach Ihre Skizze zu. Wir müssen die Position der Bohrlochmitte(n) und den Bohrungsdurchmesser eindeutig erkennen können.
Ohne diese Skizze kann Ihr Auftrag nicht begonnen werden!
* Bohrungen sind kreisrund. Langlöcher, Senkungen oder rechteckige Bohrungen sind nicht möglich!
Der mögliche Bohrungsdurchmesser hängt von der Materialstärke ab:
Materialstärke bis 1,25 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm Ø,
Materialstärke von 1,5 bis 2,5 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm, 8,5 mm, 9 mm, 9,5 mm, 10 mm, 12 mm Ø,
Materialstärke ab 3 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm, 8,5 mm, 9 mm, 9,5 mm, 10 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm, 17 mm, 18 mm, 19 mm, 20 mm Ø.
Auf Wunsch: Feuerverzinkt (+ ca. 14 Werktage Lieferzeit!)
Beachten Sie: Zum Feuerverzinken muss das Werkstück, das Blech oder das Profil an ein oder zwei Haken aufgehängt werden.Hierzu müssen wir randnah ein oder zwei Bohrlöcher (ø 6 mm) anbringen, wenn es sonst keine andere Möglichkeit zum Aufhängen gibt.
Zuvor schneiden wir Ihr Produkt aus dem rohen Material zu. Dann führen wir notwendige oder gewünschte Zusatzarbeiten durch (wie entgraten, abrunden, bohren, kanten, schweißen). Anschließend wird das Werkstück vor dem Zinkbad entfettet und gebeizt.Nachträglich feuerverzinkte Bauteile sind also in jedem Fall arbeitsintensive Sonderanfertigungen! Die Rückgabe ist ausgeschlossen.
Durch diese vielen vorbereitenden Arbeitsschritte per Hand und das Feuerverzinken bei einem externen Partner erhöht sich die Lieferzeit zusätzlich um ca. 14 Werktage.
Die Aufhängehaken oder Drähte können sichtbare Spuren an der Verzinkung hinterlassen.
Danke für Ihr Verständnis!
Auf Wunsch: Gehrungsschnitt

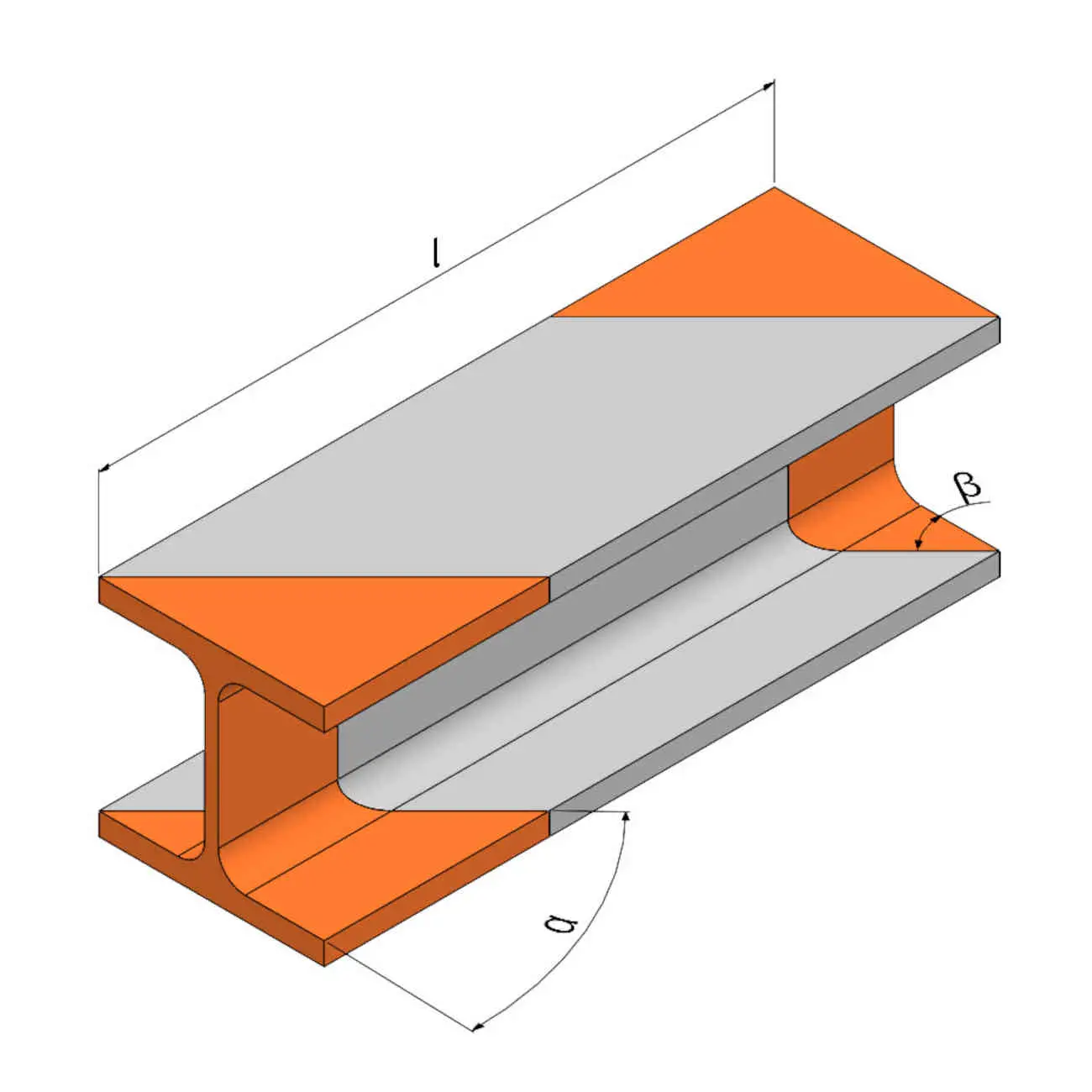

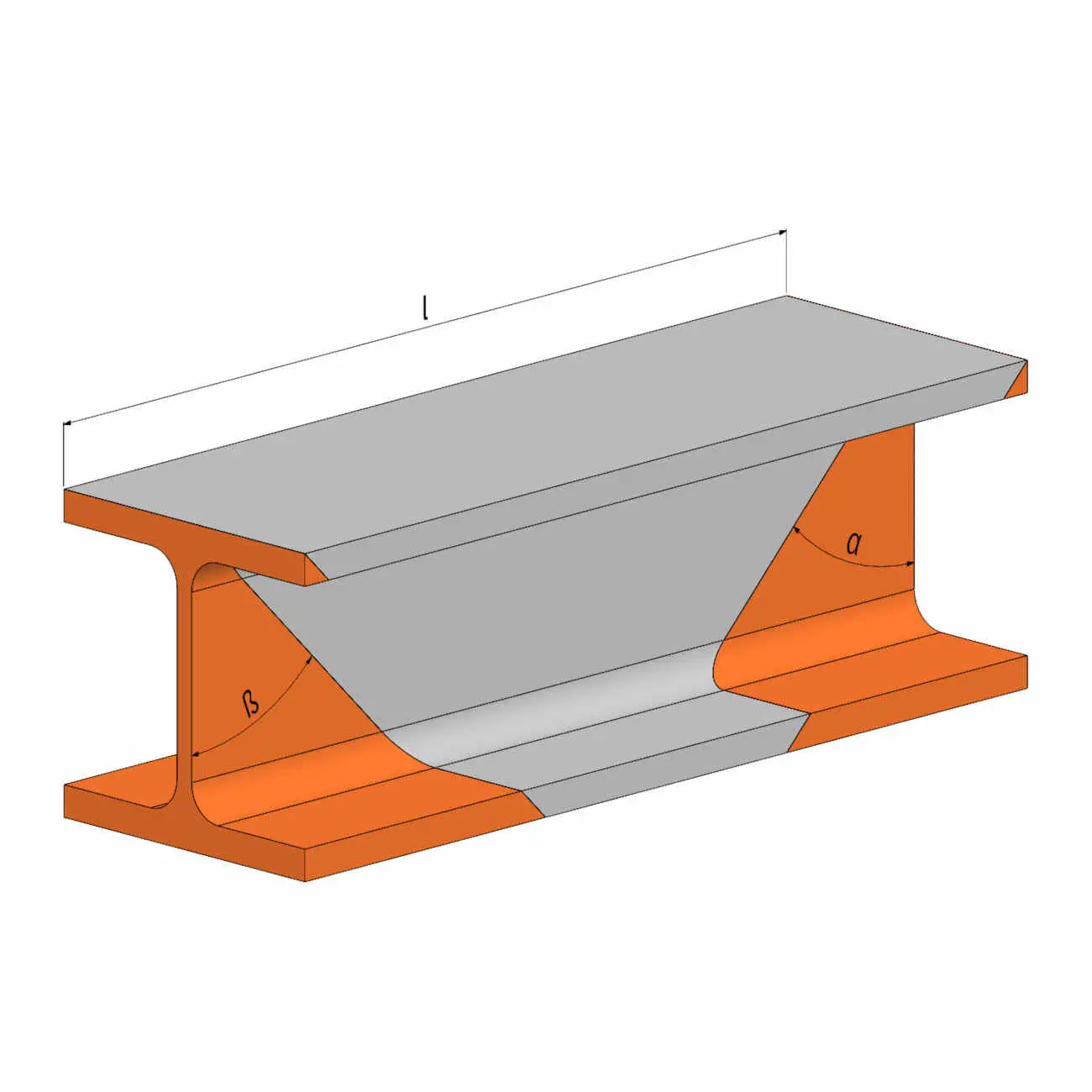

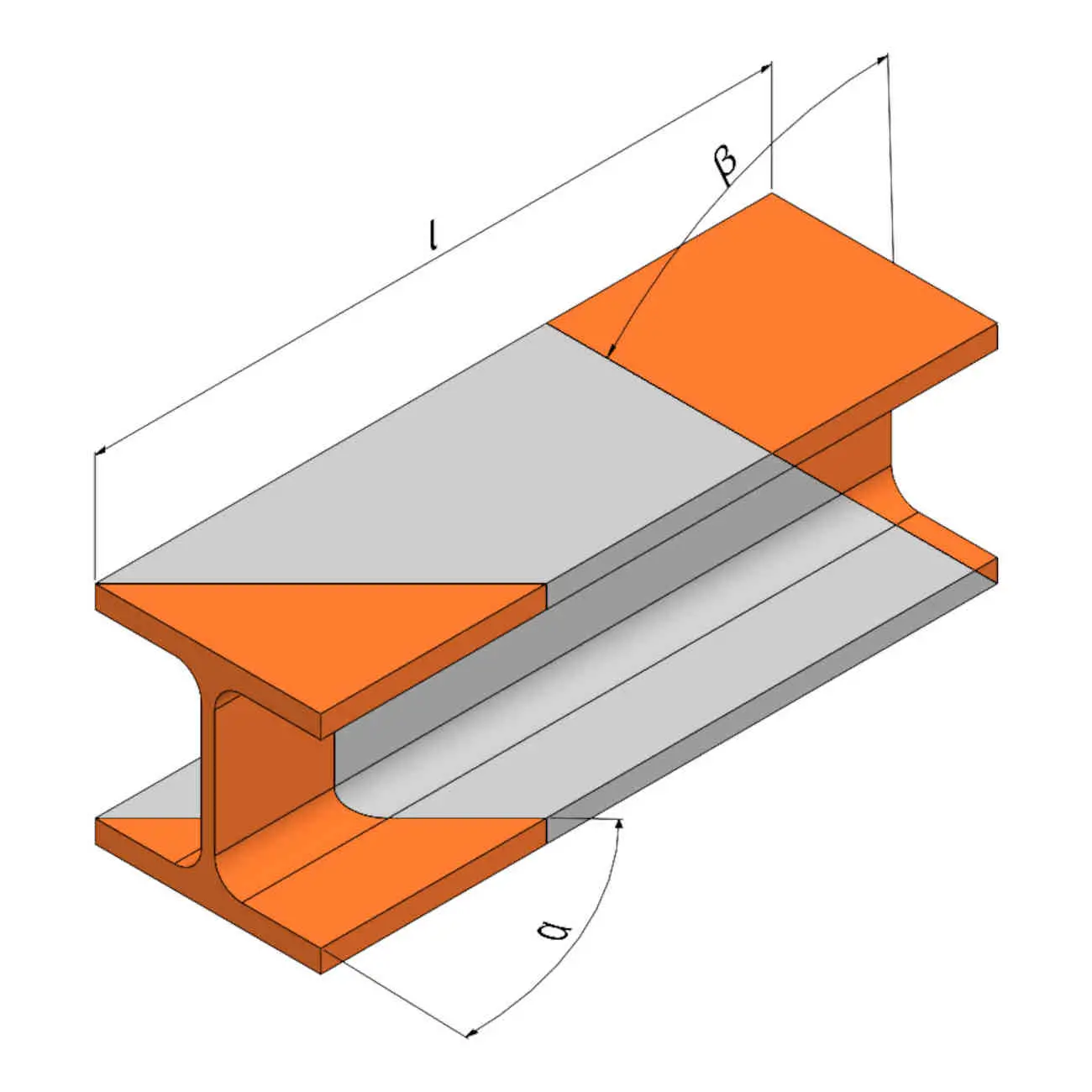

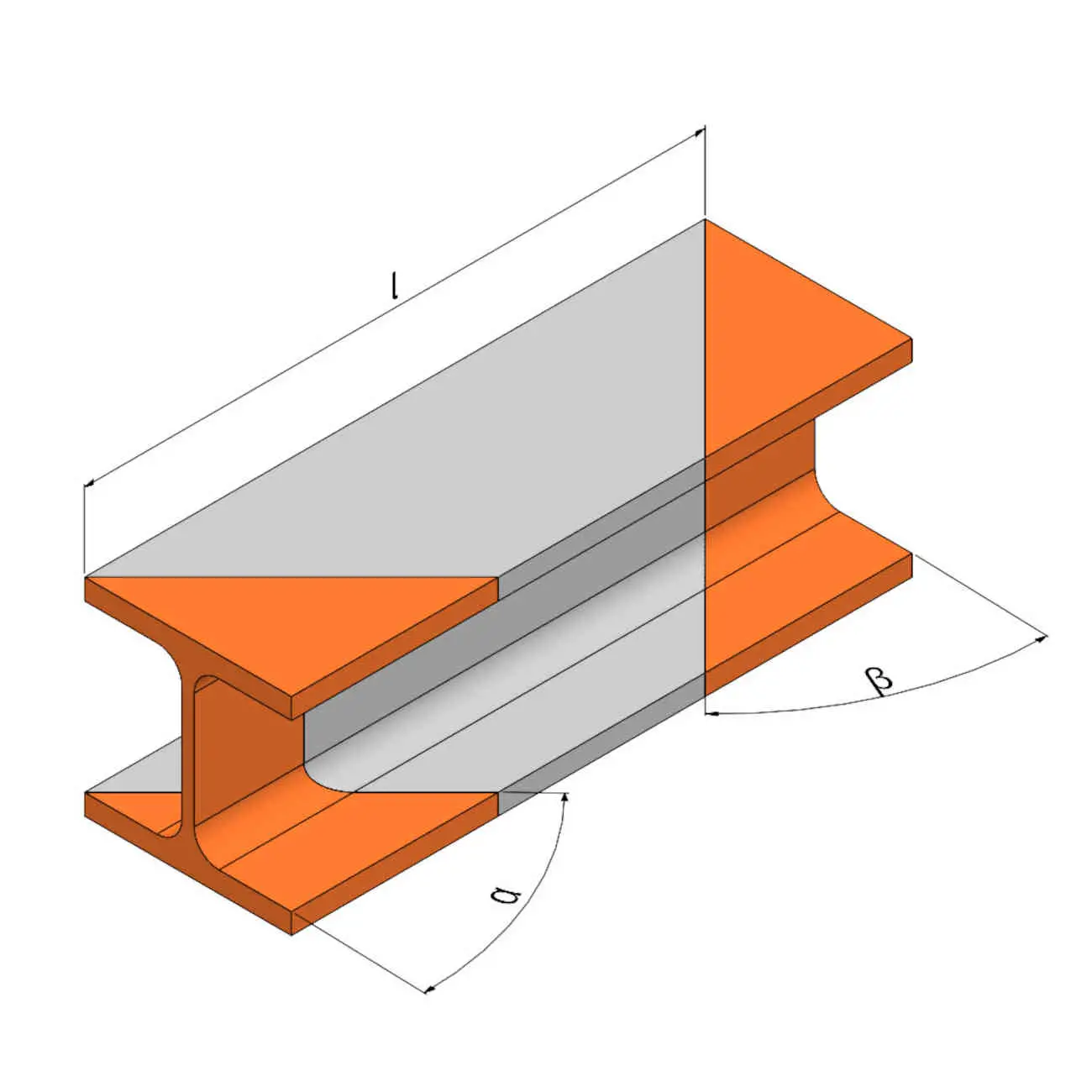

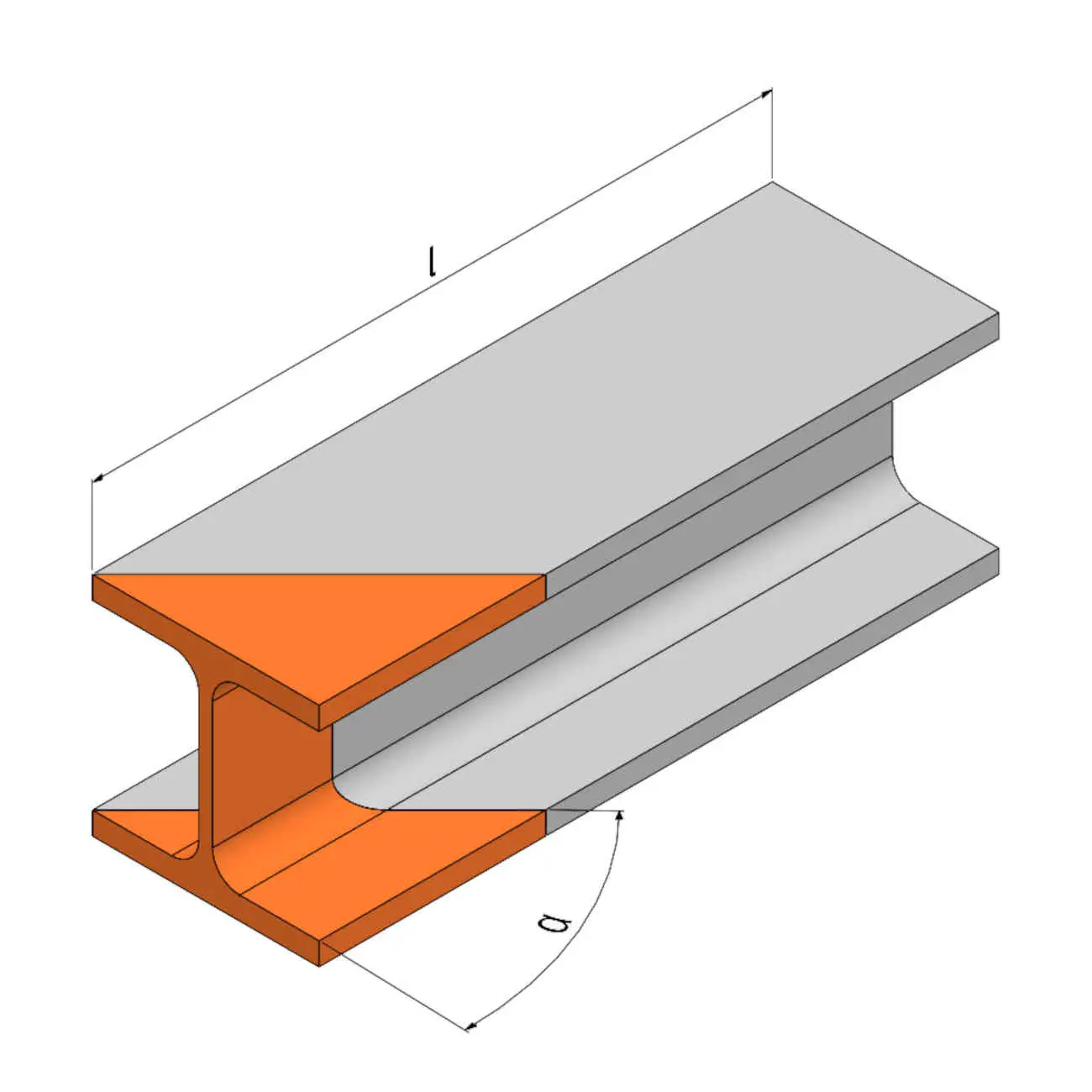

Wir können Ihre Profile auch gleich mit Gehrung zuschneiden. Auf unseren Bandsägen werden Zuschnittkanten wesentlich gerader als bei nachträglichen Schnitten mit dem Winkelschleifer. Auf diese Weise sparen Sie bei Schweißkonstruktionen eine Menge Zeit! Bitte beachten Sie unbedingt die Schnittgeometrien anhand der Optionsbilder, besonders bei Gehrung 7 und 8. Diese sind ähnlich, aber nicht deckungsgleich (linke Hand - rechte Hand)!
Winkelgenau auf ca. ± 1 Grad, für exakte Konstruktionen kann also etwas Nacharbeit nötig sein. Die Länge bezieht sich immer auf die längste Kante!
Hinweis: Die Schnittkanten sind nicht gänzlich gratfrei. Wir empfehlen, die Rohre bei uns gleich entgraten zu lassen - diese preiswerte Zusatzleistung können Sie rechts im Dropdownmenü auswählen.
Nicht entgratetes Material ist scharfkantig. Bitte denken Sie in jedem Fall selbst an geeignete Schutzkleidung und Handschuhe!
Auf Wunsch: Priority-Bearbeitung
Wenn es einmal ganz besonders schnell gehen muss, bieten wir gegen einen Aufpreis eine priorisierte Behandlung Ihrer Bestellung an. Das heißt:Erhalten wir montags bis donnerstags Ihren vorbezahlten Auftrag, wird dieser innerhalb von 24 Stunden fertiggestellt und in den Versand gegeben. Im Warenkorb muss bei allen Artikeln die aufpreispflichtige Priority-Option gewählt werden, anderenfalls wird der Auftrag nicht bevorzugt bearbeitet!
Dieser Service ist nicht für alle Artikel verfügbar. Sollte Ihr Auftrag unsere materiellen oder personellen Ressourcen überschreiten, melden wir uns unverzüglich bei Ihnen, um gemeinsam eine Lösung zu finden. Für weitere Fragen kontaktieren Sie uns gerne!
Was ist der Unterschied zwischen HEA- und HEB - Trägern?
HEA-Profile (die "leichte Reihe" DIN 1025-3) sind bei gleicher Bezeichnung etwas filigraner als HEB-Profile ("normale Reihe" DIN 1025-2).Bitte beachten: Bezeichnungen wie HEA 120 etc. sind als Nennmaße zu verstehen. Hiermit wird nicht die tatsächliche Größe angegeben, es sind vielmehr standardisierte Bezeichnungen.
Die folgende Tabelle gibt einen Überblick über die Maße der bei uns erhältlichen Größen:
HEA | HEB | |
---|---|---|
Bezeichnung | H x B x S x T* in mm | H x B x S x T* in mm |
100 | 96 x 100 x 5 x 8 | 100 x 100 x 6 x 10 |
120 | 114 x 120 x 5 x 8 | 120 x 120 x 6,5 x 11 |
140 | 133 x 140 x 5,5 x 8,5 | 140 x 140 x 7 x 12 |
160 | 152 x 160 x 6 x 9 | 160 x 160 x 8 x 13 |
180 | 171 x 180 x 6 x 9,5 | 180 x 180 x 8,5 x 14 |
200 | 190 x 200 x 6,5 x 10 | 200 x 200 x 9 x 15 |
* Höhe H, Flanschbreite B, Stegstärke S, Flanschstärke T
Die Grenzabmaße und Formtoleranzen entsprechen EN 10034:1994; können also z.B. in der Flanschbreite um -2,0 mm bis +4,0 mm abweichen!
