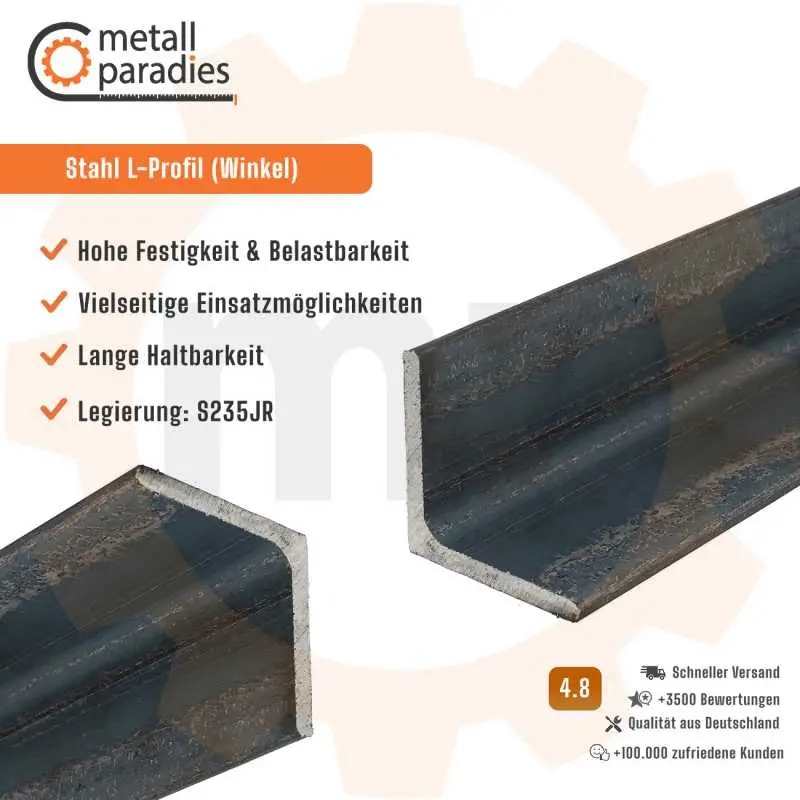

Winkelstahl L-Profil

• Gleichschenklige und ungleichschenklige Winkel verfügbar!
• Varianten (Außenmaß Schenkel A x Schenkel B x Materialstärke in Millimeter): 20x20x3 mm, 25x25x3 mm, 30x20x3 mm, 30x30x3 mm, 35x35x4 mm, 40x20x4 mm, 40x40x4 mm, 45x30x5 mm, 45x45x5 mm, 50x30x5 mm, 50x40x5 mm, 50x50x5 mm, 60x30x5 mm, 60x60x6 mm, 70x70x7 mm, 80x80x8 mm, 80x80x10 mm, 90x90x9 mm, 100x100x8 mm, 100x100x10 mm, 100x100x12 mm, 120x120x12 mm, 150x150x12 mm. (10 mm = 1 cm)
• Gerundete Übergänge zwischen den Schenkeln
• Länge: rechts wählbar, Versand: bis 3000 mm (= 300 cm = 3 Meter), nur zur Selbstabholung: bis 6000 mm (6 Meter, ganze Länge)
• Toleranz: ± 2 mm (Länge)
• Formtoleranzen nach EN 10056, d. h. bei den Schenkelbreiten: bis 50 mm: ± 1,0 mm, bis 100 mm: ± 2,0 mm, bis 150 mm: ± 3,0 mm, bis 200 mm: ± 4,0 mm. Schenkeldicken: bis 5 mm: ± 0,5 mm, bis 10 mm: ± 0,75 mm
• Warmgewalzt, kein Präzisionsstahl
• Legierung: S235JR

Dieses L-Profil oder Winkelprofil aus Baustahl kann für alle Konstruktionen verwendet werden, es ist mit allen Verfahren gut schweißbar. Durch den günstigen Preis, die leichte Verarbeitung und besonders aufgrund der hohen Biegesteifigkeit finden Stahlwinkel unzählige Anwendungszwecke.

Häufig verwendet als Träger oder Sturz zur Aufnahme senkrechter Kräfte/Lasten im Hochbau oder Tiefbau, im Hallen- und Brückenbau, im Stahlbau als Auflagewinkel beziehungsweise Konsole zum Verschweißen oder Verschrauben mit anderen Trägern oder Holmen, als Stütze oder Umrandung im Behälterbau, als Traverse, Versteifung und vieles mehr im Maschinenbau und in der Industrie.

S235JR bezeichnet einen typischen Grundstahl für den Maschinenbau oder Stahlbau. Das Material ist warmgewalzt, daher mit Zunder auf der Oberfläche. Zum Schutz vor Korrosion ist eine Oberflächenbeschichtung in Form von Lacken, Wachsen, Ölen, Pulverbeschichtungen oder galvanotechnischen Verfahren erforderlich.



Auf Wunsch: Bohrungen gemäß Skizze

An Ihrem konfigurierten Werkstück können wir auch Bohrungen anbringen*.
Bitte wählen Sie im Menü die Anzahl der Bohrungen aus. Kurz nach dem Kaufabschluss versenden wir automatisch eine E-Mail, die eine Skizze anfordert, Betreff: "Bohrungen zu Ihrem Auftrag: AU …., Bestellnummer: .....".
Lesen Sie unbedingt das PDF-Dokument im Anhang der E-Mail!
Senden Sie uns dann als Antwort auf diese E-Mail einfach Ihre Skizze zu. Wir müssen die Position der Bohrlochmitte(n) und den Bohrungsdurchmesser eindeutig erkennen können.
Ohne diese Skizze kann Ihr Auftrag nicht begonnen werden!

* Bohrungen sind kreisrund. Langlöcher, Senkungen oder rechteckige Bohrungen sind nicht möglich!

Der mögliche Bohrungsdurchmesser hängt von der Materialstärke ab:
Materialstärke bis 1,25 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm Ø,
Materialstärke von 1,5 bis 2,5 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm, 8,5 mm, 9 mm, 9,5 mm, 10 mm, 12 mm Ø,
Materialstärke ab 3 mm: 5 mm, 5,5 mm, 6 mm, 6,5 mm, 7 mm, 7,5 mm, 8 mm, 8,5 mm, 9 mm, 9,5 mm, 10 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm, 17 mm, 18 mm, 19 mm, 20 mm Ø.

Auf Wunsch: Feuerverzinkt (+ ca. 14 Werktage Lieferzeit!)

Beachten Sie: Zum Feuerverzinken muss das Werkstück, das Blech oder das Profil an ein oder zwei Haken aufgehängt werden.

Hierzu müssen wir randnah ein oder zwei Bohrlöcher (ø 6 mm) anbringen, wenn es sonst keine andere Möglichkeit zum Aufhängen gibt.

Zuvor schneiden wir Ihr Produkt aus dem rohen Material zu. Dann führen wir notwendige oder gewünschte Zusatzarbeiten durch (wie entgraten, abrunden, bohren, kanten, schweißen). Anschließend wird das Werkstück vor dem Zinkbad entfettet und gebeizt.
Nachträglich feuerverzinkte Bauteile sind also in jedem Fall arbeitsintensive Sonderanfertigungen! Die Rückgabe ist ausgeschlossen.
Durch diese vielen vorbereitenden Arbeitsschritte per Hand und das Feuerverzinken bei einem externen Partner erhöht sich die Lieferzeit zusätzlich um ca. 14 Werktage.
Die Aufhängehaken oder Drähte können sichtbare Spuren an der Verzinkung hinterlassen.
Danke für Ihr Verständnis!


Auf Wunsch: Gehrungsschnitt

Wir können Ihre Profile auch gleich mit Gehrung zuschneiden. Auf unseren Bandsägen werden Zuschnittkanten wesentlich gerader als bei nachträglichen Schnitten mit dem Winkelschleifer. Auf diese Weise sparen Sie bei Schweißkonstruktionen eine Menge Zeit! Bitte beachten Sie unbedingt die Schnittgeometrien anhand der Optionsbilder, besonders bei Gehrung 7 und 8. Diese sind ähnlich, aber nicht deckungsgleich (linke Hand – rechte Hand)!

Winkelgenau auf ca. ± 1 Grad, für exakte Konstruktionen kann also etwas Nacharbeit nötig sein. Die Länge bezieht sich immer auf die längste Kante!

Hinweis: Die Schnittkanten sind nicht gänzlich gratfrei. Wir empfehlen, die Profile bei uns gleich entgraten zu lassen – diese preiswerte Zusatzleistung können Sie rechts im Dropdownmenü auswählen. Nicht entgratetes Material ist scharfkantig. Bitte denken Sie in diesem Fall selbst an geeignete Schutzkleidung und Handschuhe!

Auf Wunsch: Priority-Bearbeitung

Wenn es einmal ganz besonders schnell gehen muss, bieten wir gegen einen Aufpreis eine priorisierte Behandlung Ihrer Bestellung an. Das heißt:
Erhalten wir montags bis donnerstags Ihren vorbezahlten Auftrag, wird dieser innerhalb von 24 Stunden fertiggestellt und in den Versand gegeben. Im Warenkorb muss bei allen Artikeln die aufpreispflichtige Priority-Option gewählt werden, anderenfalls wird der Auftrag nicht bevorzugt bearbeitet!
Dieser Service ist nicht für alle Artikel verfügbar. Sollte Ihr Auftrag unsere materiellen oder personellen Ressourcen überschreiten, melden wir uns unverzüglich bei Ihnen, um gemeinsam eine Lösung zu finden. Für weitere Fragen kontaktieren Sie uns gerne!
